Modul MasterCam Milling |Membuat Gambar 2 Dimensi | Sisi Bawah

B. Menggambar Sisi Bawah

Aktifkan Level 1 dan 3

Pilih Semua geometri sehingga berwarna kuning, kemudian pilih Translate (perintah ini berguna untuk memindah dambar dari titik satu ke yang lain, atau bisa dengan acuan koordinat dan juga panjang tertentu)

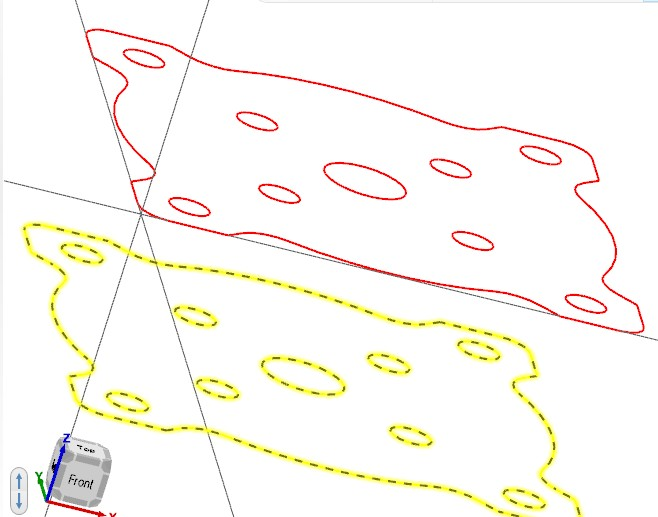

Pilih Copy dan Isikan Delta Z ke -30 (putar gambar ke isometrik supaya memudahkan melihat hasil perpindahannya) dan klik OK untuk mengakhiri perintah Translate

Pilih semua hasil Translasi (bagian bawah/berwarna kuning) dan kita pisahkan Levelnya untuk memudahkan kita fokus hanya bagian bawah saja

Klik kanan di area gambar dan pilih Change Level

Pilih Move --> Isikan Number ke 10 --> Isi nama level (Misal Sisi bawah – Terluar) dan klik OK

Akan muncul Level baru (level 10) dengan geometri hasil translate bagian atas tadi

Putar gambar kita sehingga posisi diatas = Bottom, dan aktifkan level 10 (sebagai level utama)
