SOAL TEORI PRODUKTIF TEKNIK PEMESINAN
KELAS XII

1. Benda  baja medium St 437 dengan kecepatan potong 157 m/menit berdiameter 100 mm, maka kecepatan mesin harus diatur ... rpm.
    A. 2000
    B. 1000
    C. 500
    D. 250
    E. 100

2. Bila benda kerja dengan kecepatan potong 628 m/menit dan mesin di putar 2000 rpm, maka diameter benda yang cocok dengan putaran tersebut adalah benda yang berdiameter ... mm.
    A. 200
    B. 100
    C. 50
    D. 25
    E. 10

3. Jika sudut tirusnya 4 derajat, benda yang demikian dibubut tirus dengan ....
    A. Eretan atas
    B. Taper attacthment
    C. Kepala lepas
    D. Eretan alas
    E. Kepala tetap

4. Di ketahui: P = 200   p = 100  D = 30  d = 20. Maka badan kepala lepas harus digeser ...  mm.
    A. 10
    B. 7,5
    C. 5
    D. 4
    E. 2,5

5. Diketahui : p = 20  D = 50  d = 10, maka eretan atas harus diputar sebesar sudut a yaitu ....
    A. 90 derajat
    B. 60 derajat
    C. 45 derajat
    D. 30 derajat
    E. 10 derajat

6. Pada penulisan ulir M 22 x 3, maka maksud angka 22 adalah ....
    A. Kisar ulir
    B. Banyak ulir
    C. Diametr luar ulir
    D. Diameter terbesar ulir
    E. Panjang ulir

7. Kelengkapan yang dipakai untuk membubut ulir antara lain, kecuali ....
    A. Sisir ulir
    B. Mal pahat ulir
    C. Pahat ulir
    D. Ulir Luar
    E. Senter

8. Bila panjang suatu benda yang dibubut 80,40 mm diinginkan menjadi 80,00 mm, sedang ketelitian eretan atas 0,02 mm, maka eretan atas harus diputar maju ... strip.
    A. 20
    B. 10
    C. 5
    D. 4
    E. 2

9. Diameter suatu benda yang dibubut 24,70 mm diinginkan 24,00 mm, dengan eretan lintang menggunakan pembagian tak langsung dengan ketelitian 0,01 mm, maka eretan lintang harus dimajukan ... strip.
    A. 70
    B. 50
    C. 45
    D. 35
    E. 25

10. Perlengkapan mengebor pada mesin bubut antara lain, kecuali ....
    A. Senter
    B. Senter drill
    C. Mata bor
    D. Chuk drill
    E. Pendingin

11. Kecepatan yang diperlukan untuk mengkartel adalah sekitar ... rpm.
    A. 70
    B. 300
    C. 600
    D. 1000
    E. 2000

12. Kecepatan yang diperlukan untuk membuat alur adalah sekitar ... rpm.
    A. 70
    B. 200
    C. 600
    D. 000
    E.2000

13. Jika benda disayat dengan 0,25 mm tiap putaran dan mesin diatur 400 rpm. Maka panjang sayatan dalam 1 menit sebesar ... mm.
    A. 100
    B. 200
    C. 300
    D. 400
    E. 1000

14. Jika mesin diatur menyayat otomatis 50 mm/menit. Waktu yang digunakan untuk menyayat  sebanyak 4 kali pada benda kerja panjang 100 mm adalah ... menit.
    A. 2
    B. 4
    C. 6
    D. 8
    E. 10

15. Jika benda seperti gambar
  cnc
 di tirus dengan eretan atas, maka besar sudut eretan atas dibuat sebesar ....
    A. 15 derajat
    B. 30 derajat
    C. 45 derajat
    D. 60 derajat
    E. 90 derajat

16. Modul semakin besar berarti profil gigi semakin ....
    A. Besar
    B. Kecil
    C. Tidak ada pengaruh
    D. Kecil perubahannya
    E. Maju

17. Besarnya diameter lingkaran kepala jika z = 18 dan M = 2 mm pada roda gigi lurus adalah ... mm.
    A. 9
    B. 18
    C. 20
    D. 36
    E. 40

18. Untuk membuat roda gigi dengan Z = 40 gigi, maka kepala pembagi diputar ....
    A. 40 putaran
    B. 16 putaran
    C. 8  putaran
    D. 4  putaran
    E. 1  putaran

19. Untuk membuat segi 10 beraturan, maka kepala pembagi diputar ....
    A. 40  putaran
    B. 16  putaran
    C. 8  putaran
    D. 4  putaran
    E. 1  putaran

20. Pada pembuatan roda gigi lurus dengan Z = 14 gigi, dan piring pembagi yang digunakan berlubang 25, 28, 30. Maka engkol kepala pembagi pada setiap pengefraisannya harus diputar ....
    A. 2 putaran.
    B. 2 putaran + 24 lubang
    C. 3 putaran + 28 lubang
    D. 3 putaran + 30 lubang
    E. 28 lubang

21. Pada roda gigi lurus  jumlah gigi 16 yang menggunakan pisau modulus normal 4 mm, maka besar diameter benda yang dibubut adalah ... mm.
    A. 4
    B. 8
    C. 8,6
    D. 48
    E. 72

22. Pengertian yang kurang tepat tentang pekerjaan mengerinda adalah ....
    A. Menggosok
    B. Mengasah
    C. Mengauskan
    D. Memotong
    E. Menyayat

23. Pengertian yang paling benar tentang istilah Dresser pada pekerjaan menggerinda adalah ....
    A. Mengasah batu gerinda
    B. Menajamkan pori-pori batu gerinda
    C. Memperbarui kekasaran
    D. Membentuk batu gerinda
    E. Mengikis batu gerinda

24. Menurut tingkat kekasaran ukuran butiran asah, maka angka yang manakah yang termasuk jenis Butiran sedang ....
    A. 24
    B. 60
    C. 70
    D. 150
    E. 160

25. Jika anda mempunyai benda kerja yang terbuat dari bahan cast iron, maka batu gerinda yang cocok digunakan penggerindaan adalah ....
    A. Alumunium
    B. Kuarsa
    C. Karbida
    D. Mutiara
    E. Silisium

26. Berikut ini merupakan jenis butiran asah batu gerinda yang sering digunakan dalam bidang teknik mesin, kecuali ....
    A. Alumunium dan karbida
    B. Alumunium dan mutiara
    C. Karbida dan silicon
    D. Karbida dan intan
    E. Alumunium dan silicon

27. Pengkodean spesifikasi batu gerinda sebagai berikut 51 A 36 L 5 V 23, apakah yang dimaksud untuk kode A ....
    A. Butiran abrasive
    B. Perekat batu gerinda
    C. Kekerasan butiran abrasive
    D. Kekrasan perekat batu gerinda
    E. Kekrasan batu gerinda

28. Berikut ini merupakan syarat dalam pemilihan coolant dalam pemesinan gerinda, kecuali ....
    A. Viskositas rendah
    B. Viskositas tinggi
    C. Tidak mengandung larutan asam
    D. Tidak mudah panas
    E. Mampu menyerap panas dengan baik

29.
batu gerinda
Fungsi utama jenis batu gerinda di atas adalah ....
    A. Mengerinda alat potong pemesinan bubut
    B. Mengerinda alat potong pemesinan gerinda
    C. Mengerinda alat potong pemesinan CNC
    D. Mengerinda benda kerja tirus
    E. Membersihkan percikan las pada benda kerja

30. Berikut ini merupakan bagian-bagian mesin gerinda datar, kecuali ....
    A. Dresser
    B. Panel control
    C. System hidrolik
    D. Spindle batu gerinda
    E. Handle pengerak meja

31. Benda kerja diameter 24 mm dan panjang 125 mm. Peletakan letak pahat dengan metode absolut di Bubut CNC adalah ....
    A. N... G90 X24 Z0
    B. N... G91 X24 Z0
    C. N... G91 X24 Z1
    D. N... G92 X24 Z1
    E. N... G92 X24 Z24

32. Pernyataan yang benar dari metode inkrimental di mesin Frais CNC adalah ....
    A. Berpedoman pada ukuran sudut kiri atas benda kerja
    B. Akhir langkah pertama dipakai sebagai pedoman awal langkah kedua
    C. Menggunakan kode G 92
    D. Berpedoman pada titik X = 0, dan Z = 0
    E. Berpedoman pada titik X = 0, Y=0 dan Z = 0

33. Program mesin Bubut CNC Mach3 memerlukan kepala program. Berikut ini yang merupakan kepala program mesin Bubut Mach3 adalah ....
    A. G0 G92 G94 G40 G49 G18 G80
    B. G0 G90 G92 G40 G49 G81 G80
    C. G0 G90 G94 G40 G49 G18 G80
    D. G1 G90 G92 G04 G49 G81 G80
    E. G1 G90 G92 G04 G94 G81 G80

34.
cnc
Yang merupakan program penyayatan penyelesaian (finishing)  untuk membuat benda kerja dengan diameter 18 jarak 12 dan R3 mm adalah ....
    A. G02 X18 Z-12 I3 K0
    B. G03 X18 Z-12 I0 K3
    C. G02 X12 Z-18 I3 K0
    D. G02 X12 Z-18 I3 K0
    E. G03 X18 Z-12 I0 K0

35.
cnc

Program gerakan penyayatan untuk membuat R 4 mm metode absolut  adalah ....
    A. N... G02 X18 Z-34 F50
    B. N... G02 X10 Z-3 F50
    C. N... G03 X18 Z-34 F50
    D. N... G03 X18 Z34 F50
    E. N... G03 X18 Z-3 F50

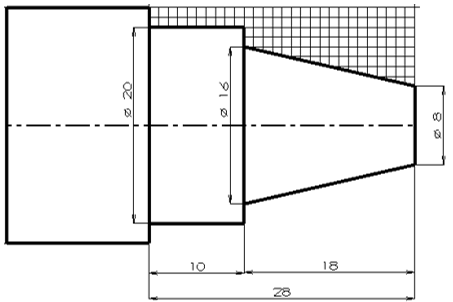

36.
cnc

Yang merupakan program penyayatan penyelesaian (finishing)  untuk membuat benda kerja tirus dengan diameter 16 jarak 18 adalah ....
    A. G01 X18 Z-16
    B. G01 X16 Z-18
    C. G01 X16 Z18
    D. G01 X8  Z-18
    E. G01 X8  Z-16

37. Di bawah ini yang termasuk ketentuan Instruksi kerja ketika dilakukan dipahami dan dilaksanakan dengan baik, Kecuali ....
    A. Mencegah kesalahan operasi
    B. Mencegah kesalahan produk
    C. Mencegah kelalaian operator
    D. Mencegah kesalahan input program
    E. Mencegah terjadinya tabrakan

38. Pada saat menggerakkan pahat ke kiri, maka bagian utama mesin Bubut CNC yang bekerja adalah ....
    A. Step motor sumbu Z
    B. Step motor sumbu Y
    C. Step motor sumbu X
    D. Motor listrik dan step motor sumbu X
    E. Motor listrik dan step motor sumbu Z

39. Pemeriksaan ketika akan melakukan oprasional mesin CNC awal adalah pemeriksaan ....
    A. Sebelum program dijalankan
    B. Lintasan sebelum program dijalankan
    C. Kondisi kerja peralatan sebelum mesin CNC dijalankan
    D. Arus listrik yang masuk
    E. Kondisi benda kerja sebelum dijalankan

40. Dibawah ini adalah tujuan pemeriksaan awal ketikan akan mengoprasionalkan mesin CNC, Kecuali ....
    A. Mencegah kegagalan produk
    B. Mencegah kecelakaan
    C. Mendeteksi dini kesalahan program
    D. Memberikan rasa aman dan jaminan keselamatan
    E. Menjaga kondisi mesin
