Teknik Pemesinan: Soal Ulangan Harian (UH) Teknik Pemesinan NC/CNC dan CAM ini admin buat dengan tujuan semoga bisa membantu bapak/ibu guru dan siswa dalam proses belajar dan mengajar.

MATERI:
- Prosedur pemesinan bubut CNC

Jawablah pertanyaan-pertanyaan di bawah ini dengan benar!
1. Sebutkan langkah-langkah dalam menyalakan mesin bubut CNC!
Jawab:
a. Putar gagang pemutus sirkit yang terdapat pada rak unit kontrol pada posisi ON, hingga terdengar suara “klik", (Periksa, apakah pintu unit kontrol tertutup dengan baik. Apabila terbuka tutuplah terlebih dahulu sebelum memutar gagang pemutus hubungan listrik ke posisi ON).
b. Hidupkan mesin dengan menekan tombol POWER ON yang terdapat pada panel operator, satu sampai dua detik.
c. Beberapa detik setelah mesin dihidupkan, pesan uNOT READY 1 yang tertayang pada monitor akan hilang, berarti mesin siap dioperasikan.
d. Pastikan bahwa kipas motor untuk ventilasi lemari unit kontrol dan kipas motor yang terdapat di atas motor spindel jalan/hidup.
Catatan:
a. Apabila mesin dilengkapi dengan fungsi interlock pintu (pilihan), maka daya tidak dapat dihidupkan ketika pintu terbuka.
b. Apabila sumber daya listrik telah terhubung, jangan menekan tombol-tombol lain yang terdapat pada panel MDI, selain daripada tombol POWER ON.

2. Bagaimanakah langkah-langkah dalam mematikan mesin bubut CNC!
Jawab:
a. Pastikan, bahwa lampu yang terdapat pada tombol CYCLE START tidak sedang menyala.
Lampu tombol CYCLE START mati.
b. Pastikan, bahwa bagian-bagian mesin yang dapat bergerak dan atau berputar tidak sedang bekerja-meluncur atau berputar.
c. Jika peralatan masukan/keluaran sedang terhubung, maka matikanlah terlebih dahulu peralatan tersebut.

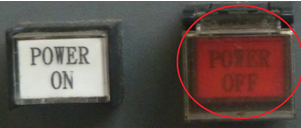

d. Tekan tombol POWER OFF selama lebih kurang satu hingga dua detik.
e. Putar gagang pemutus sirkit yang terdapat pada lemari unit kontrol pada posisi OFF.

3. Apa fingsi tombol durat?
Jawab:
Tombol darurat digunakan untuk menghentikan langsung pergerakan mesin dalam keadaan darurat

4. Apa fungsi pengoperasian mesin dengan pelayanan manual!
Jawab:
Dengan pelayanan manual, dapat melakukan pembubutan memanjang (rata) dan pembubutan melintang (muka)

5. Sebutkan empat hal yang terjadi. ketika tombol darurat ditekan!
Jawab:
Ada empat hal yang terjadi. ketika tombol darurat ditekan, yakni:
a. Semua sumbu yang sedang bergerak akan berhenti dengan segera.
b. Perputaran spindel akan berbenti dengan segera.
c. Unit kontrol direset, lalu akan tertayang alarm status mesin.
d. Sumbu-2 akan bergerak turun sedikit.



>>> Semoga Bermanfaat <<<
