LATIHAN
Jawablah pertanyaan-pertanyaan di bawah ini dengan benar !
1. Jelaskan yang dimaksud dengan besaran pokok dan besaran turunan!
Jawab:
Besaran pokok adalah besaran yang satuannya didefinisikan atau ditetapkan terlebih dahulu, yang berdiri sendiri, dan tidak tergantung pada besaran lain. Besaran turunan adalah besaran yang dapat diturunkan atau didefinisikan dari besaran pokok.
2. Sebutkan tiga besaran turunan beserta satuannya!
Jawab:
3. Sebuah vektor F dengan gaya 500 N, memben tuk sudut 150°, terhadap sumbu X positif. Tentukan komponen-komponen vektor F terhadap sumbu X dan sumbu Y !
Jawab:
4. Dua buah vektor memiliki titik pangkal berimpit. Nilai setiap vel‹tor adalah 300 N dan 400 N. Hitung nilai dan arah resultan kedua vektor itu jika sudut apitnya 90° !
Jawab:
5. Sebuah perahu mampu bergerak dengan kecepatan 3 m/s diarahkan membentuk sudut 60° terhadap arus sungai. Kecepatan air sungai adalah 2 m/s. Tentukan besar dan arah resultan kecepatan yang dirasakan perahu !
Jawab:
> Soal Ulangan Dasar Perancangan Teknik Mesin | Perlakuan Panas dan Teknik Pengujian Logam
KEGIATAN
Perluaslah pemahaman Anda terkait mteri peda modul berikut! Kemudian kerjakan kegiatan berikut secara disiplin, kreatif dan tanggung jawab! Kumpulkan kegiatan anda kepada guru untuk mendapatkan penilaian !
Tujuan:
1. Peserta didik dapat menguraikan sebuah vektor menjadi dua buah vektor yang sebidang
2. Peserta didik dapat melakukan operasi pen]umlahan dan pengurangan vektor Peserta didik dapat mengetahui arah kerja suatu gaya (vektor)
Alat dan Bahan:
1. Neraca pegas tiga buah
2. Benang
3. Papan tripleks
4. Paku payung
5. Busur derajat
Langkah Kerja:
1. Menyiapkan alat dan bahan yang digunakan pada praktikum.
2. Menyiapkan benang dan mengikat membentuk huruf Y seperti gambar berikut.
3. Mengikat neraca pegas pada setiap ujung tali, sehingga membentuk gambar berikut.
4. Menyiapkan papan tripleks, tancapkan paku payung kemudian kaitkan dua neraca pegas pada paku payung. Tarik neraca pegas ketiga sehingga dua neraca lainnya membentuk sudut 90° (siku-siku).
5. Menandai titik sambungan benang yang membentuk sudut siku-siku dan titik lain pada benang penghubung neraca pegas ketiga, kemudian buatlah garis seperti pada gambar berikut.
6 Mencatat yang ditunjukkan oleh neraca 1 sebagai F1, dan neraca 2 sebagai F2 juga mencatat hasil yang ditunjuskan oleh neraca 3 seoagai F3.
7. Mengukur sudut a, yaitu sudut antara vektor F dengan F1.
8. Melakukan percobaan sebanyak lima kali dengan mengubah salah satu paku payung (mengubah-ubah sudut alfa).
Jawab:
Hasil kegiatan peserta didik menguraikan sebuah vektor menjadi dua buah vektor yang sebidang
Bacan Juga:
> Soal Ulangan Dasar Perancangan Teknik Mesin | Teknik Penanganan Material
UJI KOMPETENSI - PILIHAN GANDA
Berilah tanda silang (X) huruf a, b, c, d atau e pada jawaban yang paling benar !
1. Berikut yang merupakan besaran pokok, kecuali ....
a. panjang
b. waktu
c. suhu
d. kuat arus
e. tegangan
2 Berikut yang merupakan besaran vektor adalah ....
a. perpindahan
b. jarak
c. kelajuan
d. suhu
e. waktu
3. Gaya yang terjadi akibat adanya suatu rapatan atau regangan untuk kembali ke keadaan semula disebut ....
a. gaya gravitasi
b. gaya pegas
c. gaya berat
d. gaya sentrifugal
e. gaya sentripetal
4. Gaya yang timbul dari efek semu ketika sebuah benda meJakukan gerak melingkar yang arahnya mendekati pusat putaran disebut ....
a. gaya gravitasi
b. gaya pegas
c. gaya berat
d. gaya sentrifugal
e. gaya sentripetal
5. Jika resultan gaya nol, maka pusat massa dari suatu benda tetap diam, atau bergerak dengan kecepatan konstan. Pernyataan tersebut merupakan bunyi hukum ....
a. NeMon I
b. Newton ll
c. Newton III
d. Newton IV
e. Hooke
6. Setiap batang bahan akan berubah mengalami perubahan bentuk (deformasi), baik perpanjangan atau perpendekan saat menerima gaya. Pernyataan berikut merupakan bunyi hukum ....
a. Newton I
b. Newton II
c. Newton III
d. Newton IV
e. Hooke
7. Besar an yang dipengaruhi oleh gaya dan lengan yang dapat menyebabkan benda berotasi disebut ....
a. tegangan tekan
b. gaya sentrifugal
c. gaya sentripetal
d. momen gaya
e. tegangan geser
8. Semakin besar gaya yang dikenakan pada sebuah batang panjang yang berputar, maka ....
a. momen gayanya semakin besar
b. semakin memanjang batang tersebut
c. semakin memendek batang tersebut
d. momen gayanya sémakin kecil
e. tekanan semakin kecil
9. Pada sebuah bidang yang dikenai gaya, jika gaya yang diberikan semakin besar, maka ....
a. bidang semakin meluas
b. tekanan yang dikenai bidang semakin besar
c. tekanan yang dikenai bidang semakin kecil
d. momen inersianya semakin besar
e. momen inersianya semakin kecil
Bacan Juga:
> Soal Ulangan Dasar Perancangan Teknik Mesin | Mesin Tenaga Fluida
UJI KOMPETENSU - SOAL ESSAY
Jawablah pertanyaan-pertanyan di bawah ini dngan benar !
1. Apakah isi dari hukum Newton II ?
Jawab:
Resultan gaya yang bekerja pada suatu benda merupakan perubahan momentum yang terjadi dalam waktu tertentu.
2. Sebutkan besaran pokok dan satuannya !
Jawab:
3. Empat buah vektor titik pangkalnya berimpit, besarnya masing-masing 40, 34, 60, dan 72 satuan. Keempat vektor ini membentuk sudut terhadap sumbu x masing-masing 0°, 60°,120°, dan 240°. Hitunglah nilai dan arah resultannya !
Jawab:
4. Sebuah perahu bergerak dengan didorong gaya sebesar F = 200 N dengan arah seperti pada gambar di bawah, jika airnya relatif tidak bergerak, maka tentukan proyeksi kecepatan perahu pada arah utara dan timur !
Jawab:
Jawab:

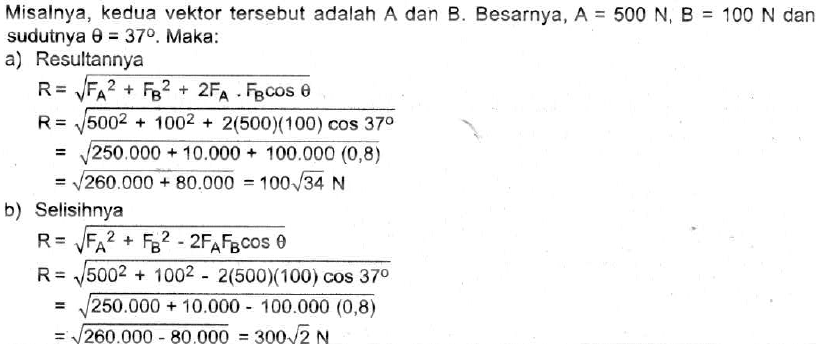

5. Dua buah vektor satu sama lain membentuk sudut 30°. Besar kedua gaya tersebut masing-masing 500 N dan 100 N Tentukanlah:
a. Penjumlahan dari kedua vektor tersebut
b. Selisih kedua vektor tersebut
Jawab:
Bacan Juga:
> Soal Ulangan Dasar Perancangan Teknik Mesin | Dasar Kelistrikan dan Sistem Kontrol
SOAL REMIDI
Jawablah pertanyaan - pertanyaan di bawah ini dengan benar !
1. Apakah yang dimaksud dengan tegangan normal?
Jawad:
Tegangan normal terjadi akibat adanya reaksi yang diberikan pada benda.

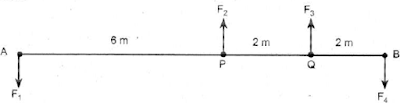

2. Sebuah batang AB memiliki panjang 10 m bekerja empat buah gaya. yaitu F1 = F2 = 50 N dan F3 = F4 = 300 N seperti gambar berikut !
Berapakah besar momen kopel dan bagaimana dengan arah geraknya?
Jawab:
3. Dua buah vektor mempunyai besar yang sama, yaitu a. Kedua vektor tersebut mempunyai titik pangkal yang berimpit. Jika besar resultanya sama dengan a, maka berapa besar sudut apit kedua vektor tersebut ?
Jawab:
4.
Jawab:
5. Dua buah gaya sebidang berturut-turut besarnya adalah 200 N dan 300 N, bertitik tangkap sama dan mengapit sudut 53°. Berapakah resultan gaya tersebut ?
Jawab:
SOAL PENGAYAAN
Jawablah pertanyaan-pertanyaan di bawah ini dengan benar !
1. Bagaimana isi hukum hooke ?
Jawab:
Setiap batang bahan akan berubah mengalami perubahan bentuk (deformasi), baik perpanjangan atau perpendekan saat menerima gaya.
2. Sebuah batang AB memiliki panjang 10 m bekerja empat buah gaya dengan titik tumpu Q seperti gambar berikut!
Berapakah besar momen kopel dan bagaimana dengan arah geraknya ?
Jawab:
3.
Dua buah kabel diikatkan berasama-sama di C dan diberi beban seperti terlihat pada gambar. Tentukan tegngan di AC dan BC !
Jawab:

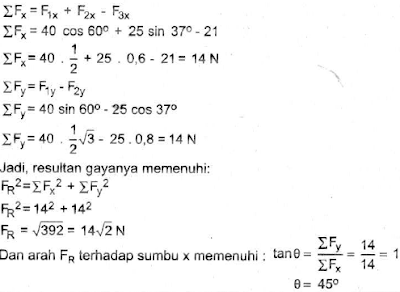

4.
Jawab:

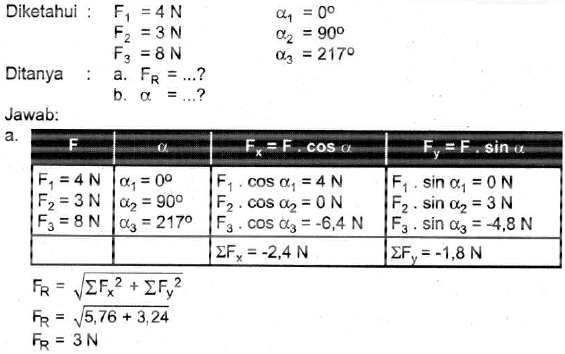

5. pada titik O (titk potong sumbu x dan sumbu y) bekerja tiga buah gaya satu bidang datar, yaitu F1 = 4 N, F2 = 3 N, dan F3 = 8 N. Masing-masing gaya tersebut terhadap sumbu x positif berturut-turut membentuk sudut 0°, 90° dan 217°. Tentukan:
a. Besar resultan gaya dari ketiga gaya tersebut
b. Arah resultan gaya terhadap sumbu x positif
Jawab:
>>>> Semoga Bermanfaat <<<<
